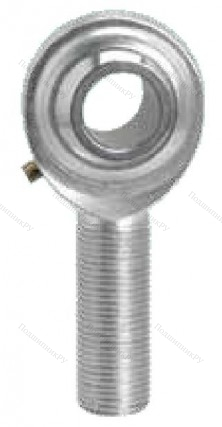

Шарнирный наконечник SAL 17ES ISB
Стальной шихтованный корпус изделия напоминает по форме игольное ушко со специальным отделением для монтажа тела скольжения – подшипника. Наружная шина выступает единым элементом с цапфой, оснащенной катаной внешней резьбой.
В чем плюсы и особенности такой детали как Шарнирный наконечник SAL17ES ISB?
- Деталь переносит одновременно осциллирующие вибрации, продольное перемещение и вращательные движения. Это оптимальный вариант для создания опорного или соединительного узла с шириной и высотой от - B(H):14мм.
- Поверхность конструкции покрыта цинком для защиты от коррозий.
- Внутренняя укрепляющая пластина отсутствует.
- Наличие смазочного штуцера позволяет обслуживать изделие.
- Может работать в условиях непродолжительных и непостоянных ударных механических нагрузок.
Мы предлагаем Шарнирный наконечник SAL17ES ISB весом 0.19гр. и внутренним диаметром от d - 17мм до 50мм по выгодной цене специально для вас!
Вид резьбы | наружная (левая резьба) |
C1, мм | 11 |
h1, мм | 69 |
I2, мм | 92 |
d1 | 20,7 |
dk | 25 |
I1 | 36 |
I7 | 23 |
Динамическая нагрузка C, kН | 21.2 |
Статическая нагрузка C0, kН | 56.5 |
Вес, кг | 0.19 |
Альтернативная маркировка SKF | SAL17ES |
Альтернативная маркировка FAG | GAL17DO |
Альтернативная маркировка FLURO | EAL17 |
B, мм | 14 |
d, мм | 17 |
D, мм | 30 |
d2, мм | 46 |
l1 | 36 |
l2 | 92 |
r1 | 0.3 |
G (резьба) | M16x2 |
Угол поворота (градусы) | 10 |
Пара трения | сталь/сталь |
Производитель
|
ISB |
Ширина B
|
14 |
Внешний диаметр D
|
30 |
Внутренний диаметр d
|
17 |
Размер
|
17x30x14 |
Вес, кг
|
0.19 |
Модель
|
SAL17ESISB |
EAN
|
F4QLN333SA |
